Egy mikroprojektem: decathlonos búvármaszk + altatáshoz használt HME filter + 3D nyomtatás = teljes arcos védelem a frontra a vírus ellen.

Ha egészségügyben dolgozol és szükséged van átalakítóra, tekerj a cikk végére!

Az ötlet most nem az enyém volt, de a projekt izgi.

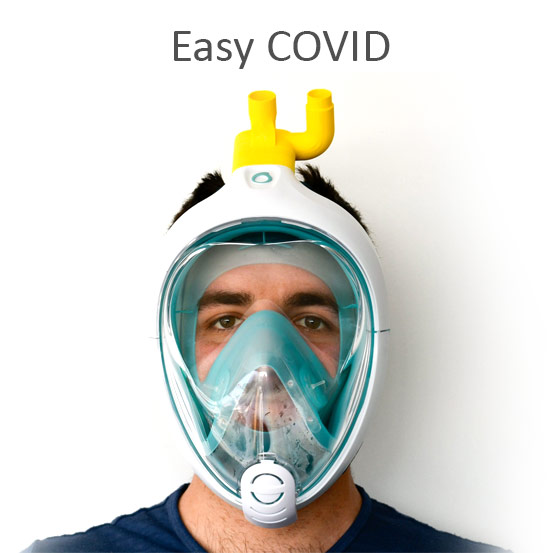

Szóval volt a hírekben, hogy az olaszok búvármaszkból csináltak lélegeztetéshez használható maszkot egy 3D nyomtatott kiegészítő segítéségével.

Ezen felbuzdulva egy itthoni kórház jelezte, hogy szükségük lenne ilyenek nyomtatására, de elsősorban nem azért, hogy lélegeztetésre használják, hanem hogy orvosokat védjenek vele.
Ugyanis ez tökéletesen kompatibilis az altatáshoz használt HME filterrel, ami egy elég jó szűrőképességű szűrő (>99.999%) és nagy készlet áll az orvosok rendelkezésére. Ezeket kombinálva egy teljes arcos védelmet kaphatnak a koronavírussal fertőzött betegeket kezelők.

Így elkezdtem nyomtatni az eredeti terveket a projekt oldaláról, viszont több gond is volt vele:

  • nehezen nyomtatható, sok alátámasztásra van szükség
  • ezért sok az utómunka, nem szép a felület sem kívül, sem belül
  • sokáig tart nyomtatni (3-3.5 óra)
  • az egyik csatlakozást le kell dugózni, mert ebben az alkalmazásban csak az egyikre van szükség
  • nem tömít rendesen a maszkra pattintva

Ez utóbbi jelentette a legnagyobb gondot, erősen rontotta a szűrés hatásfokát.
Így hát az eredeti tervek alapján nekiálltam tervezni egy olyan verziót, ami a fenti problémákat kiküszöböli.

Mivel maszkom még nem volt teszteléshez, az utolsó problémáról nem tudtam, így a többit megoldva született egy ilyen verzió:

Ezt már 1-1.5 óra alatt lehetett nyomtatni és minimális utómunkát igényelt. Ezen felbuzdulva le is gyártottam gyorsan egy tucatot belőle, mire sikerült szereznem egy maszkot. Ekkor rájöttem, hogy az összes mehet a kukába, mert nem tömítenek 100%-osan.

Ekkor néhány további próbálkozás következett:

Viszonylag hamar sikerült megoldani a tömítést, viszont mindig letört a pöcök, ami beleakad a maszkba. Ez utóbbi hiba végül nem lett 100%-osan megoldva, de close enough, magától leesni nem nagyon tud, elég szorosan tapad.

A legfrissebb verzió, ami eddigi tesztek alapján használatra kész, utómunkát szinte nem igényel, és 1 óra alatt nyomtatható:

Ilyen csinin áll rajtam. Sajnos filterem még nincs rá, a csodás háttérért pedig elnézést.
Ilyen szűrőt lehet rádugni.
Forrás: http://h2hmedicare.com/

Ha te is nyomtatnál

Ha te is nyomtatnál ilyet saját felelősségre, akkor ITT a rögzítő füles STL, viszont mivel a fül könnyen törik, és enélkül is stabilan tartja magát az adapter, ITT a fül nélküli STL.
Nyomtatási paraméterek:

  • pozíció: állítva
  • wall thickness: 1.2mm
  • top/bottom thickness: 0.6mm
  • optimize wall printing order: check
  • print thin walls: check
  • infill: 10%
  • speed: 60mm/s, wall: 30mm/s
  • enable retraction: check
  • combing mode: All
  • retract before outer wall: check
  • support: off

A sok nyalánkságot azért kell bekattintani, hogy a nyomtatófej ne mászkáljon a belső terület fölött, így nem fogja belül összeszálazni az átalakítót. Ha jól tapad a nyomtatód, akkor brim se kell.

Ha egészségügyi dolgozó vagy

Ha egészségügyi dolgozó vagy, van ilyen búvármaszkod és szeretnéd védeni vele magad, akkor írj az info[kukac]vegeratamas.hu címre, vagy Facebook-on, és küldök átalakítót ingyen. Két fontos megjegyzés:

  • csakis saját felelősségre használd! Nem tudom engedélyezett orvostechnikai eszközként adni, csak önkéntes alapon próbálom enyhíteni a fellépő eszközhiányt
  • alapesetben az EasyBreath maszkon van egy kilégző szelep az áll részen, így kifelé nem minden levegőt szűr. Leragaszthatónak tűnik a szelep, de ezt nem próbáltam
    FRISSÍTÉS: kórházi tesztek alapján a kilégzőszelep elzárása nagyban megnehezíti a maszkban történő légzést, így nem javasolt, így a kilégzett levegő teljes szűrése nem megoldható. A szelep megfordítása sem javasolt, mert a nagy holttér miatt nagy lesz a CO2 visszalégzés.

Jelenleg 2 kórházban tesztelik és még néhányban fogják, de minden visszajelzés érték, így kérlek ne tartsd magadban.

Ha a cikkben valamilyen orvosilag pontatlan leírást találtok, kérlek javítsatok ki.
